1、工作條件

介質溫度：-25℃ ~ +50℃

最大相對濕度：95%

周期性搖擺：±22.5°

持續橫傾：±15°

持續縱傾：±10°

振    動：有

沖    擊：有

2、特點

尺寸小、重量輕

低噪聲、低振動

防腐性好

氣密性好

啟動力矩小

抗搖擺、振動和沖擊性強

3、結構型式

通風機為臥式，電動機直聯式結構，亦可制為1.2kg/m3）下的空氣性能。

葉輪由鋁合金材料鉚接制成，并經靜、動平衡校正。

機殼、進風口等采用普通鋼質材料焊接而成，并制成氣密式結構。

通風機可制成順時針旋轉（右轉）或逆時針旋轉（左轉）。

逆轉（左轉）—從電動機端正視，葉輪按逆時針方向旋轉，以“L”表示。

順轉（右轉）—從電動機端正視，葉輪按順時針方向旋轉，以“R”表示。

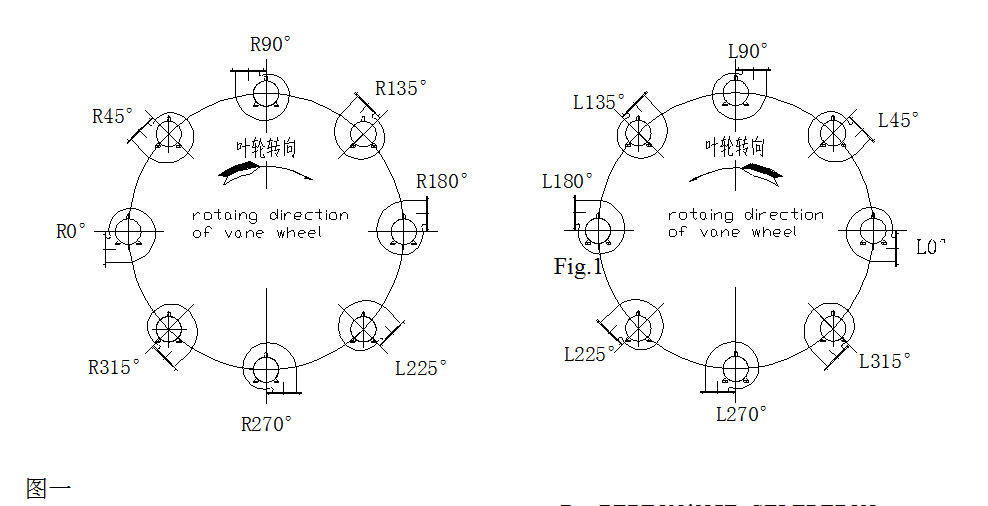

通風機的出風口位置按葉輪轉向制成以下幾種基本形式。根據需要，出風口位置允許采用按30°或22.5°變化的其它型式。

從電動機端視

4、性能選用

表中性能參數指標準大氣狀況（大氣壓力101325Pa,溫度20℃，相對適度50%。氣體密度實際的氣體狀況和轉速表中所示不同時，通風機的性能可按下列各式換算：

式中Q0 、P0 、N0、為標準大氣壓和標準轉速n0時的流量、壓力、功率、氣體密度。

Q、P、N、ρ、n為實際的流量、壓力、功率、密度和轉速。

注：1. 標準流量下的全壓值允差為-5%~+10%。

 2. 風機噪聲限值

LA≤26+10 lgP2Q

其中：P-mmH2O

         Q-m3/min

通風機可配用380V、50HZ或440V、60HZ船用交流電動機。

5、型號說明

通風機型號以漢語拼音字母的字首、葉輪外徑、轉速和結構形式等表示。示例如下：

其中：

J、C — 艦船用

     L — 離心通風機

     Q — 前向葉片

     39 — 葉輪外徑390mm

     5.5 — 電動機功率為5.5kw

     1460 — 標準轉速為1460r/min(50Hz)

     R270°— 右轉、出風口位置270°.

6. 訂貨須知

6.1 訂貨時請?jiān)敿?xì)說明通風機的型號、流量、壓力、轉速和結構形式等。

6.2 訂貨時說明通風機電機的絕緣等級和防護等級（未寫明的為B級絕緣，IP44防護等級）。

6.3 本廠可按用戶需要提供特殊規格和用途等的通風機。

6.4 產品自出廠日起18個月內，凡因質量原因不能使用的，我司負責包修、包換和包退。

7．通風機使用維護

7.1  通風機安裝前，應檢查各部件是否損壞；配套部件是否齊全；檢查葉輪旋向與機殼旋向標識牌是否一致。

7.2  風機其氣流從軸向進入，經葉輪工作夠從徑向排出?？赡孓D(zhuǎn)（左轉）或（右轉）使用。

7.3  安裝管道時，應使其與風機進風口自然對正吻接，不得強行連接。管道應有支撐，不允許將管道重量加在風機上。

7.4  風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象。如有碰撞、摩擦、噪聲過大或較大振動時，應檢查后再重新啟動。應防止撞擊通風機，不準異物和液體等進入風機內。應及時清除葉輪葉片上的積灰，以免影響平衡增大噪聲。

7.5  風機應在無載荷情況下啟動。離心風機啟動前應關閉進口或調節裝置，運轉后逐漸開啟，直到規定工況。

7.6  風機葉輪旋轉方向應與旋轉箭頭指示方向一致。

7.7  風機接線后，接線盒處要密封，避免進氣、進水。

7.8  運轉過程中要嚴格控制電機電流，不得超過額定值，否則易燒毀電機。

7.9  風機的維修必須在停車時進行。檢修后重新啟動時，應檢查風機各部件是否處于正常狀態。

7.10對風機運轉過程中產生的小故障，應查明原因，設法消除；發現較大故障時，必須立即停車，及時檢修。
