CBZ系列船用防爆軸流通風機(以下簡稱“防爆通風機”) 是按照GB11800—89《船用防爆軸流通風機》、GB3836—83《爆炸性環境用防爆電氣設備》中內容通用要求及2.隔爆型電氣設備“d”的有關規定和現行的《鋼質海船入級和建造規范》的有關規定設計制造的。
1、用途
可輸送含有易燃、易爆的混合性氣體或蒸氣，可輸送空氣，含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。
防爆通風機適用于抽除船舶上油艙、貨艙、泵艙、蓄電池艙、彈藥艙、飛機庫、油漆間等場所含有易燃、易爆的混合性氣體或蒸氣，也適用于船舶其它艙室的通風換氣或陸上各部門的相應的場所。
防爆通風機可配用50HZ、380V或60HZ、440V，YB-H系列隔爆型船用三項異步電動機。
2. 工作條件
爆炸混合物氣體的艙室和場所。
環境溫度：-25℃ ~ +50℃
空氣相對濕度：≤95%
周期性搖擺：22.5°~ 45°
持續橫傾：±15°
持續縱傾：±10°
振 動：有
沖 擊：有

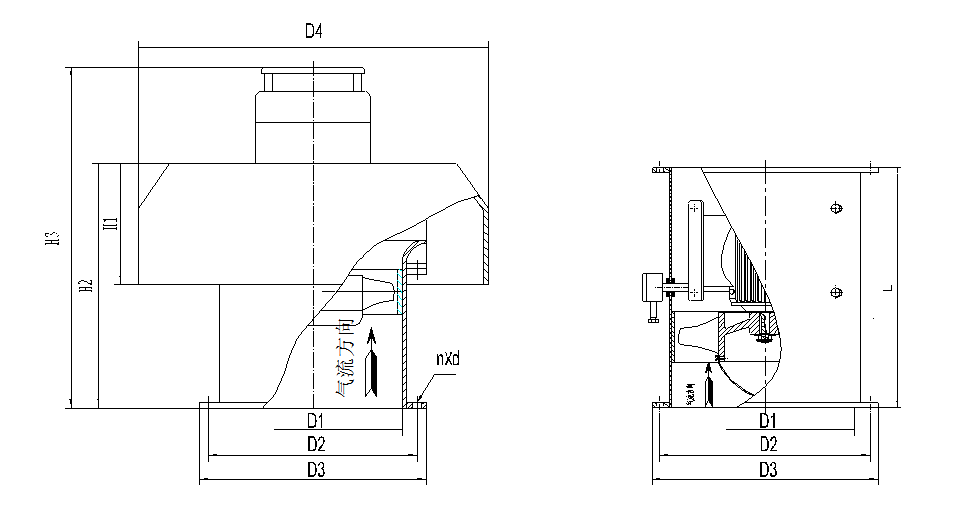

3. 結構型式
防爆通風機有三種結構，即I型（甲板式）
II型（管道式）和III型（隔艙式）。整機結構，均為無火花型。
I型防爆通風機帶有風帽，防爆電機裝在機架上部，機架周圍為2目/英寸的不銹鋼網，整機立式安在甲板上，可用于抽風或送風。
II型防爆通風機不帶風帽，防爆電動機為內裝式，由靜葉撐腳固定在機殼上?？闪⑹交蚺P式安裝，也可安裝在甲板上。可用于抽風或送風。
根據用戶特殊需要，可制成III型、IV型、V型結構，即風機和電機分隔艙型式，中間加傳動裝置，密封填料函和擾性聯軸器的結構。主要用于排除危險艙室的氣體。
III型臥式安裝，IV型、V型整機立式安裝在甲板上，可用于抽風或送風。
4. 特點
防爆、運轉安全、可靠。
防腐蝕性能好。
抗搖擺、振動和沖擊性能強。
5. 型號說明
防爆通風機以漢語拼音字母為字首，風筒內
徑、轉速和所配防爆電動機功率等來表示，示例如下：
其中：
C —— 船用
B —— 防爆
Z —— 軸流
90 —— 機殼內徑90 cm
A—— 葉輪代號，指A型葉輪
7.5 —— 防爆電動機功率7.5KW
1460 —— 標準轉速為1460r/min
I —— 結構型式為甲板式

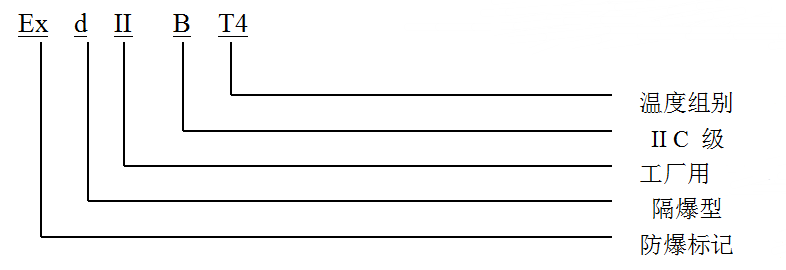

6. 爆炸危險性混合物的分級，分組
實例（見表1）
防爆危險性混合物的級別系按其傳爆動力劃分，組別系按其引燃溫度劃分。
說明：
組別 級別 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4(135℃<t≤200℃) |
| IIA | 甲 烷 、乙 烷 、 丙 烷 、 甲 苯、 醋 酸 、 一氧化碳 、 苯 | 甲酸乙脂 、甲 醇 、 乙 醇、乙 苯 、二氧乙烷 | 石 油 、車用汽油 、 燃 料 油、 煤 油 、柴 油 、 松 節 油 | 乙 醛 、 三 甲 醛 |
組別 級別 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4 (135℃<t≤200℃) |
| IIB | 焦?fàn)t煤氣、 氰 化 氫 、環 丙 烷 、 丙 炔 | 環氧乙炔、乙 烯 、丙乙酸甲酯 | 硫 化 氫 、 四氫呋喃 、 二 甲 醚 | 四氟乙烯、 二 乙 醚、乙基甲基醚 |
| IIC | 氫 、水 煤 氣 | 乙 炔 |
7、主要性能參數和尺寸（見表2）
