1、用途

可輸送含有易燃、易爆的混合性氣體或蒸氣，可輸送空氣，含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。

防爆通風機適用于抽除船舶上油艙、貨艙、泵艙、蓄電池艙、彈藥艙、飛機庫、油漆間等場所含有易燃、易爆的混合性氣體或蒸氣，也適用于船舶其它艙室的通風換氣或陸上各部門的相應的場所。

防爆通風機可配用50HZ、380V或60HZ、440V，YB-H系列隔爆型船用三項異步電動機或Y-H系列船用三項異步電動機。

2. 工作條件

爆炸混合性物氣體的艙室和場所。

環境溫度：-25℃ ~ +50℃

空氣相對濕度：≤95%

周期性搖擺：22.5°~ 45°

持續橫傾：±15°

持續縱傾：±10°

振 動：有

沖 擊：有

3. 機構型式

防爆通風機有兩種結構，即I型（直聯式）

和II型（隔艙式）。整機結構，均為無火花型。

I型（直聯式）防爆通風機制成防爆電動機直接傳動式結構。葉輪直接裝在電動機軸上，機殼固定在防爆電動機法蘭上。

II型（隔艙式）為防爆通風機和電機分隔艙結構。由風機、傳動組、彈性聯軸器、電動機等組成。傳動組由軸承體、軸承、軸、銅環、密封填料等組成，能測溫加油。一端直聯防爆通風機，一端直聯隔艙壁。

防爆通風機為臥式、單級、單吸入和氣密式結構，也可制成立式結構。

防爆通風機可制成順時針旋轉（右轉）或逆時針旋轉（左轉）：

逆轉（左轉）— 從防爆電動機端正視，葉輪逆時針方向旋轉，以“L”表示。

順轉（右轉）— 從防爆電動機端正視，葉輪按順時針方向旋轉，以“R”表示。

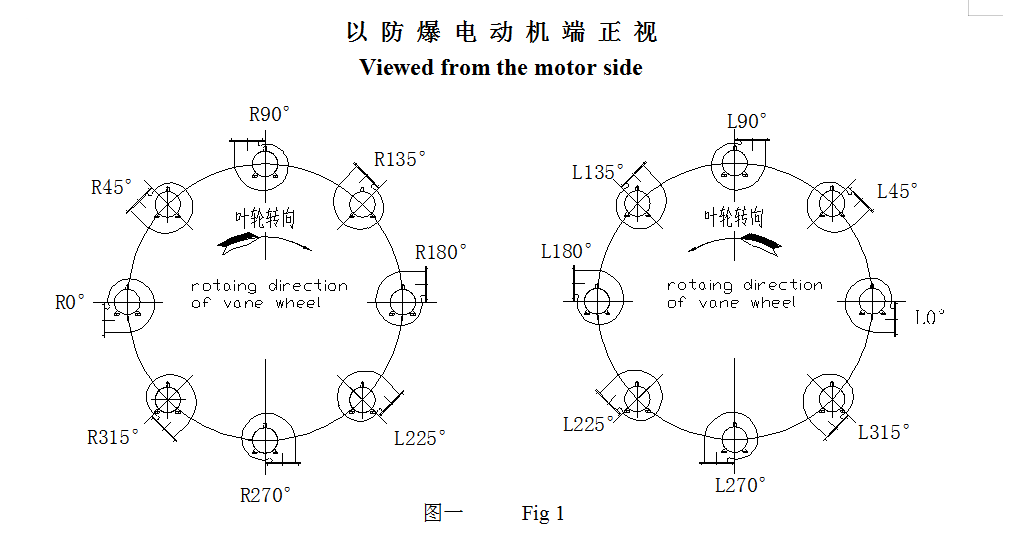

防爆通風機的出口位置按葉輪轉向制成以下幾種基本型式（見圖1）。根據需要，出風口位置允許采用按30°或22.5°變化的其它型式。

4、特點

防爆、運轉安全、可靠。

尺寸小、重量輕、噪聲低

防腐蝕性能好。

抗搖擺、振動和沖擊性能強。

5. 型號說明

防爆通風機以漢語拼音字母為字首，葉輪外

徑、轉速和所配防爆電動機功率等來表示，示例如下：

其中：

C —— 船用

B —— 防爆

L —— 離心通風機

37 —— 葉輪外徑為37 cm

4 —— 防爆電動機功率4KW

1460 —— 標準轉速為1460r/min（50HZ）

R90°—— 順轉（右轉）、出風口位置90°

I —— 結構型式為直聯式

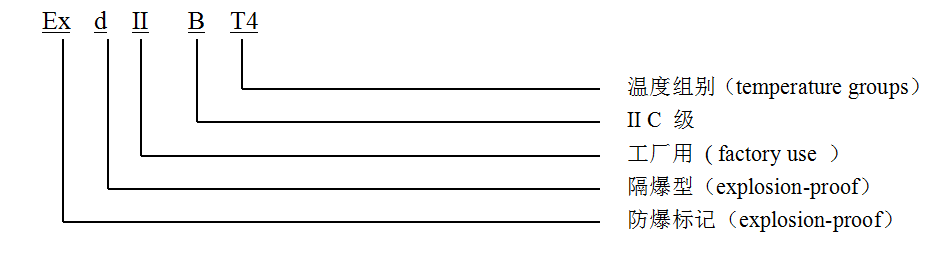

6. 爆炸危險性混合物的分級，分組

實例（見表1）

防爆危險性混合物的級別系按其傳爆能力劃分，組別系按其引燃溫度劃分。

說明：

表1
