1. 前言

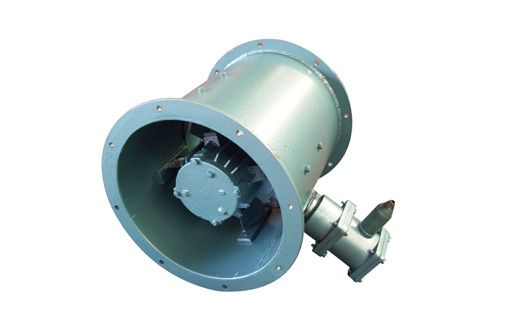

CBZ系列船用防爆軸流通風機(以下簡稱“防爆通風機”) 是按照GB11800—89《船用防爆軸流通風機》、GB3836—83《爆炸性環境用防爆電氣設備》中內容通用要求及2.隔爆型電氣設備“d”的有關規定和現行的《鋼質海船入級和建造規范》的有關規定設計制造的。
2. 用途
可輸送含有易燃、易爆的混合性氣體或蒸氣，可輸送空氣，含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。
防爆通風機適用于抽除船舶上油艙、貨艙、泵艙、蓄電池艙、彈藥艙、飛機庫、油漆間等場所含有易燃、易爆的混合性氣體或蒸氣，也適用于船舶其它艙室的通風換氣或陸上各部門的相應的場所。
防爆通風機可配用50HZ、380V或60HZ、440V，YB-H系列隔爆型船用三項異步電動機。
3. 工作條件
爆炸混合物氣體的艙室和場所。
環境溫度：-25℃ ~ +50℃
空氣相對濕度：≤95%
周期性搖擺：22.5°~ 45°
持續橫傾：±15°
持續縱傾：±10°
振 動：有
沖 擊：有
4. 結構型式
防爆通風機有三種結構，即I型（甲板式）
II型（管道式）和III型（隔艙式）。整機結構，均為無火花型。
I型防爆通風機帶有風帽，防爆電機裝在機架上部，機架周圍為2目/英寸的不銹鋼網，整機立式安在甲板上，可用于抽風或送風。
II型防爆通風機不帶風帽，防爆電動機為內裝式，由靜葉撐腳固定在機殼上。可立式或臥式安裝，也可安裝在甲板上?？捎糜诔轱L或送風。
根據用戶特殊需要，可制成III型、IV型、V型結構，即風機和電機分隔艙型式，中間加傳動裝置，密封填料函和擾性聯軸器的結構。主要用于排除危險艙室的氣體。
III型臥式安裝，IV型、V型整機立式安裝在甲板上，可用于抽風或送風。
5. 特點
防爆、運轉安全、可靠。
防腐蝕性能好。
抗搖擺、振動和沖擊性能強。
6. 型號說明
防爆通風機以漢語拼音字母為字首，風筒內徑、轉速和所配防爆電動機功率等來表示，示例如下：
其中：
C —— 船用
B —— 防爆
Z —— 軸流
90 —— 機殼內徑90 cm
A—— 葉輪代號，指A型葉輪
7.5 —— 防爆電動機功率7.5KW
1460 —— 標準轉速為1460r/min
I —— 結構型式為甲板式

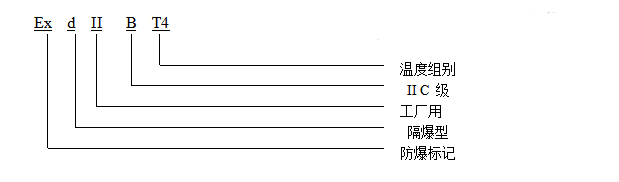

7. 爆炸危險性混合物的分級，分組實例（見表1）
防爆危險性混合物的級別系按其傳爆動力劃分，組別系按其引燃溫度劃分。
說明：
組別 級別 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4(135℃<t≤200℃) |
| IIA | 甲 烷 Methane 乙 烷 Ethane 丙 烷 Propane 甲 苯 Toluene 醋 酸 Acetic acid 一氧化碳 Carbon monoxide 苯 Benzene | 甲酸乙脂 Ethyl acetate 甲 醇 Methanol 乙 醇 Ethanol 乙 苯 Ethylenzene 二氧乙烷 dichloroethane | 石 油 Petroleum 車用汽油 Gasoline 燃 料 油 Fuel oil 煤 油 Diesel oil 柴 油 Diesel oil 松 節 油 turpentine | 乙 醛 Acetaldehyde 三 甲 醛 trmethylamine |
組別 級別 | T1 (420℃<t) | T2 (300℃<t≤450℃) | T3 (200℃<t≤300℃) | T4 (135℃<t≤200℃) |
| IIB | 焦爐煤氣 Gas from coking coal 氰 化 氫 Cyanohydrogen 環 丙 烷 Naphthene 丙 炔 alkyne | 環氧乙炔 Epoxyethane 乙 烯 Ethylene 丙乙酸甲酯 acrylics | 硫 化 氫 Vulcanized oxygen 四氫呋喃 Tetrahydrofuran 二 甲 醚 ether | 四氟乙烯 Fluan 二 乙 醚 Diether 乙基甲基醚 Ethyl ether |
| IIC | 氫 Hydrogen 水 煤 氣 Water gas | 乙 炔 Acetylene cthyme |

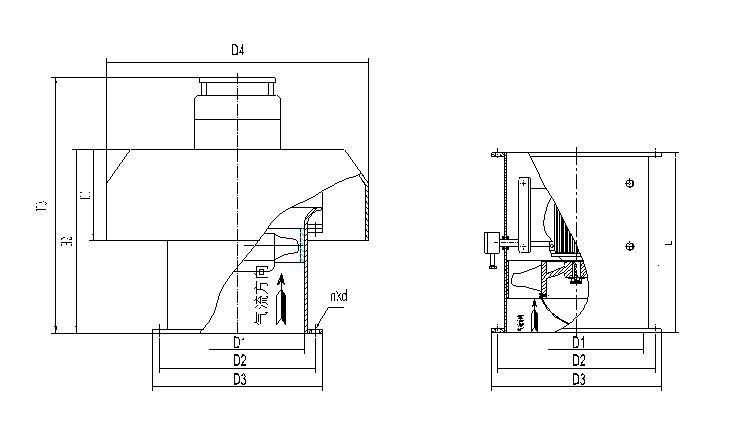

8． 主要性能參數和尺寸（見表2）
