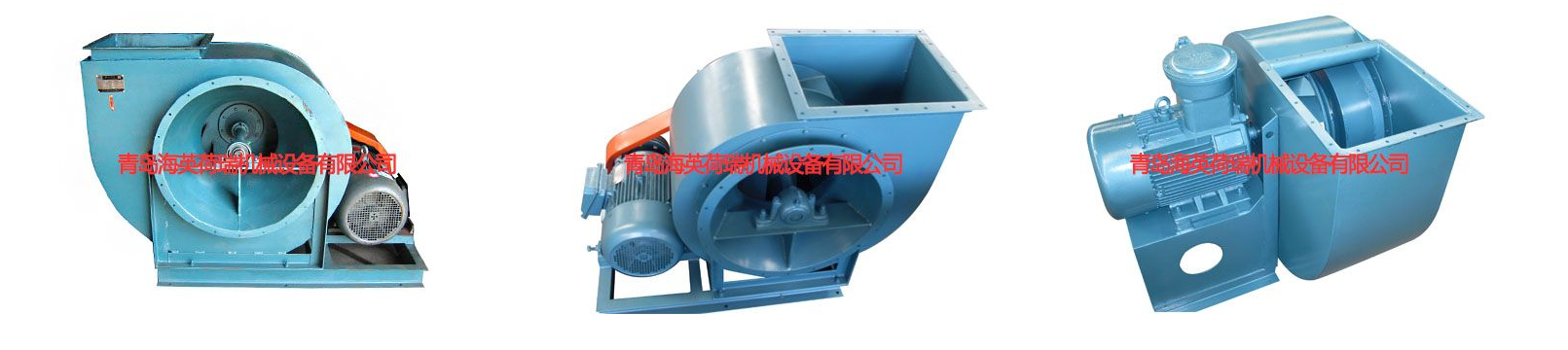

一、用 途

4-72 型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的，對人體無害的、對鋼材無腐蝕性的氣體。B4-72 型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于 150mg/m3,氣體溫度不得超過 80℃ 。

B4-72 型風機的性能與選用件及地基尺寸與 4-72 型一致，可按其樣本選擇。該風機結構基本與 4-72 型相同，№2.8～6A 采用 B35 型帶法蘭盤與底腳的電動機，№6～12C、D 電動機選用該表中與 Y 系列對應的 YB 系列，安裝型式為 B3。

二、型 式

從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。

風機的出口位置，以機殼的出風口角度表示。4-72 型風機№2.8～6 出廠時均做成 1 種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明?！?.8 出風口位置調整范圍 0О～22.5О，間隔是

45О。№3.2～6 出風口位置調整范圍 0О～225О，間隔是 225О，№8～12 出風口位置調整范圍 0О～225О， 間隔是 45О?！?6、20 出風口位置制成固定的三種：0О、90О、180О，不能調整，訂貨時需注明。

風機的傳動方式有 A、B、C、D 四種。

4-72 型風機中，№2.8～6 采用 A 式傳動， №8～12 采用 C、D 式傳動，№16～20 采用 B 式傳動。

三、結 構

4-72 型風機中№2.8～6 主要由葉輪、機殼、進風口等部分配直聯電機而組成?！?～20 除具有上述部分外，還有傳動部分等。

（1） 葉輪由 10 個后傾的機翼型葉片、曲線型前盤和平板后盤組成。用鋼板或鑄鋁合金制造， 并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

（2） 機殼做成兩種不同型式?！?.8～12 機殼作成整體，不能拆開?！?6～20 的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

（3） 進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

（4） 傳動部分由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

四、性能與選擇

本樣本只給№10 樣機的無因次性能表及曲線，由該性能表和曲線計算№10 以上風機的有因次性能參數。
